Speziell für explosionsgefährdete Bereiche geeignet!

Grundsätzlich wird laut ATEX zwischen elektrischen (Magnetsystem) und nicht-elektrischen Geräten (Ventilkörper) unterschieden. Zudem wird in verschiedene Gerätegruppen und -kategorien unterteilt.

Gerätegruppe I

Diese Geräte gewährleisten ein sehr hohes Maß an Sicherheit und sind zur Verwendung in Bereichen bestimmt, in denen eine explosionsfähige Atmosphäre ständig oder langzeitig oder häufig vorhanden ist.

Gerätegruppe II

In dieser Gruppe werden alle anderen explosionsgefährdeten Bereiche zusammengefasst.

Nicht-elektrische Ventile tragen das Symbol „c“, dieses steht für konstruktive Sicherheit. Die Ventile können in Gas und Staub Bereichen eingesetzt werden. An Gerätearten, die bei Normalbetrieb keine Zündquelle enthalten, werden bewährte technische Prinzipien angewandt, sodass das Risiko von mechanischen Fehlern, die zum Entstehen von zündfähigen Temperaturen und Funken führen können, auf ein geringes Maß reduziert wird.

Gerätekategorie 1

Diese Geräte gewähren ein sehr hohes Maß an Sicherheit und sind zur Verwendung in Bereichen bestimmt, in denen eine explosionsfähige Atmosphäre ständig oder langzeitig oder häufig vorhanden ist.

Gerätekategorie 2

Diese Geräte gewährleisten ein hohes Maß an Sicherheit und sind zur Verwendung in Bereichen bestimmt, in denen damit zu rechnen ist, dass eine explosionsfähige Atmosphäre gelegentlich auftritt. Geräte aus Kategorie 2 können auch in Kategorie 3 eingesetzt werden.

Zündschutzarten

Nicht-elektrische Ventile tragen das Symbol „c“, dieses steht für konstruktive Sicherheit. Die Ventile können in Gas und Staub Bereichen eingesetzt werden. An Gerätearten, die bei Normalbetrieb keine Zündquelle enthalten, werden bewährte technische Prinzipien angewandt, sodass das Risiko von mechanischen Fehlern, die zum Entstehen von zündfähigen Temperaturen und Funken führen können, auf ein geringes Maß reduziert wird.

Explosionsgruppen

Gase und Staub-Gas-Gemische haben unterschiedliche Zündfähigkeiten. Unterschieden werden diese in Gruppen IIA, IIB und IIC. Die unterscheidung erfolgt nach IEC 60079-1A und IEC 60079-3. Die Zündfähigkeit ist nach festgelegten Tests vom Anwender zu ermitteln. Die Gefährlichkeit nimmt dabei von Gruppe a bis C zu.

Daher schließt die Gruppe IIC die Gruppen IIB und IIA nicht mit ein!

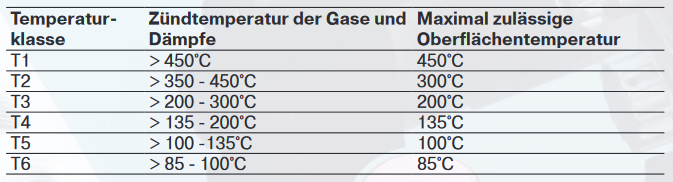

Temperaturklassen

Brennbare Gase und Dämpfe werden nach ihrer Entzündbarkeit in Temperaturklassen eingeteilt. Die maximale Oberflächentemperatur eines elektrischen Betriebsmittels muss stets kleiner sein als die Zündtemperatur des Gas/-bzw. Dampf/Luftgemisches, in dem es eingesetzt wird. Geräte einer höheren Temperaturklasse (z.B. T6) sind auch für niedrigere Temperaturklassen (T1-T5) einsetzbar.

Der Zusatz „Ta“ steht bei nicht-elektrischen Ventilen für „Umgebungstemperatur“ und gibt an, in welchem Temperaturbereich das Gerät eingesetzt werden kann.

Außerdem im ATEX-Produktprogramm: Ventile, Zylinder, Magnetschalter, Absperrventile, Drehantriebe, Druckschalter, Endlagenschalter, Widerstandsthermometer, Druckmessumformer, Manometer.

Lassen Sie sich gerne beraten.
