Balgsauggreifer

Rund, Typ „FGA“ (1,5 Falten) und „FG“ (2,5 Falten)

Robuster und widerstandfähiger Sauggreifer mit Einfachdichtlippe als Verbindungselement zwischen Vakuumerzeuger und Werkstück. Material: Silikon oder NBR, erhältlich mit 1,5 oder 2,5 Falten.

Flachsauggreifer

Oval, Typ „SGO“

Robuster und widerstandfähiger Sauggreifer mit Einfachdichtlippe als Verbindungselement zwischen Vauumerzeuger und Werkstück. Material: Silikon oder NBR, höhere Saugkraft bei schmalen Werkstücken.

Flachsauggreifer

Rund, Typ „PFG“

Robuster und widerstandsfähiger Sauggreifer mit Einfachdichtlippe als Verbindungselement zwischen Vakuumerzeuger und Werkstück. Material: Silikon oder NBR.

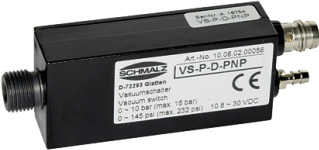

Vakuum- und Druckschalter

Universell einsetzbar für alle Sicherheitsüberwachungen, Optimierung von Zykluszeiten oder Regelkreisen für nicht aggressive Gase, sowie trockene, ölfreie Luft. Gehäuse aus Polycarbonat, Temperaturbereich 0 – 50°C.

Federstößel

Für alle runden und ovalen Sauggreifer unseres Lieferprograms verwendbar, z.B. zur Handhabeung von Werkstücken mit Höhendifferenzen (gewölbte Blechteile, etc.) oder von sehr empfindlichen Werkstücken.

Gelenkige Saugplattenaufhängung

Typ „flexolink“

Flexible Sauggreiferbefestigung - ermöglicht durch die allseitig schwenkbare Ausführung eine bessere Anpassung des Sauggreifers an das Werkstück, auch bei schiefen Oberflächen. Automatische Rückstellung in die Ausgangslage.

Kompaktejektoren

Typ „Compact Pump“

Rein pneumatisch betriebener Vakuum-Ejektor, der nach dem Venturi-Prinzip arbeitet. Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus.

Eigenschaften:

- Vakuum-Erzeuger mit integrierter Ventiltechnik und Systemüberwachung

- Steuerung von Saugern und Abblasen ohne externe Ventile möglich

- optimierter Luftverbrauch durch fein abgestimmtes Saugvermögen

- minimierte Energiekosten im Dauerbetrieb durch optimale Luftsparregelung

- komfortable Einstellung über Folientastatur und Anzeige über LED möglich

Anwendung: Handhabung von luftdichten oder leicht porösen Werkstücken in voll- automatischen Handhabungsanlagen, z.B. in den Bereichen Robotik, Automobilbau, Verpackungstechnik, Elektronik, Elektrotechnik und Blechverarbeitung.

Grundkörper: Aluminium eloxiert; Integriert: Abblasventil NC, Filter, Schalldämpfer, Rückschlagventil.

Inline-Ejektoren

Typ „VR“ und Typ „SLP“

Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet. Druckluft wird in den Ejektor eingeleitet und durchströmt eine Düse. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über die Abluftleitung in die Atmosphäre aus.

Eigenschaften:

- Vakuumerzeuger mit hohem maximalem Vakuumniveau (85 % Vakuum)

- absolut verschleiß- und wartungsfrei, keine beweglichen Teile

- absolut platzsparend, geeignet für engste Platzverhältnisse

- minimaler Luftverbrauch

- geringe Lärmemission

Anwendung: durch Einschrauben/ Einstecken in die Verteilertraverse direkte Anbringung am Sauggreifer, zur Handhabung verschiedenster Werkstücke.

Gehäuse: Aluminium eloxiert (Typ VR), Kunststoff (Typ SLP).

Details: Düsensystem Messing (VR), Gewindeanschluss bz. Push-In-Anschluss.



Grundejektoren

Typ „SBP“ und „Base Pump Controlled SBP-C“

Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet. Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus.

Eigenschaften:

- Vakuumerzeuger mit einstufiger Düse in sechs Leistungsstufen, mit hohem maximalem Vakuumniveau (85% Vakuum)

- Anschluss von Druckluft und Vakuum über push-in Verbinder

- Basisgehäuse mit Anschlussmöglichkeit für Vakuumschalter

- max. Saugvermögen bei minimalem Druckluftverbrauch

- minimale Baugröße, geringes Gewicht

- feine Leistungsabstufung für optimierten Luftverbrauch

Anwendung: universelle Einsatzmöglichkeiten bei Handlingssystemen mit höchster Dynamik, Handhabung von unterschiedlichsten, dichten Bauteilen, Einsatz in Vereinzelungssystemen mit beengten Platzverhältnissen, Aufbau von Ejektorenblöcken für zentrale und dezentrale Einzelansteuerung von Sauggreifern.

Grundkörper: schlagfester Kunststoff

Integriert: Schalldämpfer Kunststoff, Push-In-Anschluss, Ruhestellung Ventil NO.
